产能平衡图是通过图形对单一产品于各工序所需时间以目视方式地进行分析，使管理人员能直观地识别生产全过程中瓶颈工序的可能发生工序。
产能平衡图分析案例：

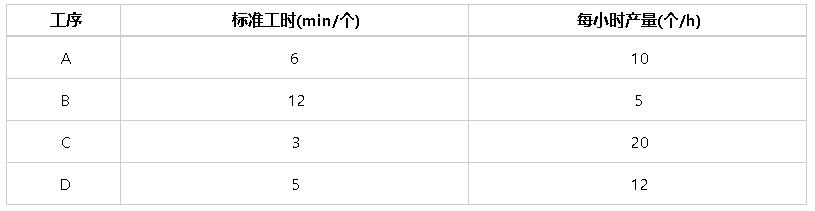

某一产品的生产过程由A、B、C、D四个工序构成，其生产标准工时见下表：
可以看出B工序为生产一个产品用时最多工序，整个生产线最大产能将受限于B工序，而A、B、D工序因等候B工序每12秒便会造成等候时间浪费分别为6min、9min和7min，即这条生产线总每生产一个产品要浪费22min。通过绘制产能平衡图（以灰色代表浪费）一眼便能看出生产线产能存在较大的浪费：
